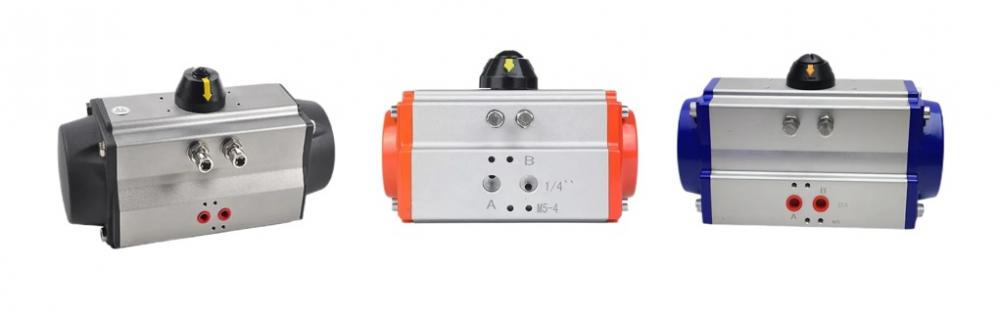

Actuador rotativo neumático de doble actuación

El actuador de la válvula neumática con aire comprimido como potencia, es abrir y cerrar la válvula de bola neumática, la válvula de mariposa neumática, la válvula de compuerta neumática, la válvula de globo neumático, la válvula de diafragma neumática, la válvula de control neumático y otra serie neumática de la válvula de arrastre angular de la válvula de conducción. Es un dispositivo ideal para realizar la centralización remota de la tubería o el control individual de la tubería de automatización industrial.

Principio de transmisión:

Cuando el aire comprimido ingresa al actuador neumático, el gas empuja el pistón doble hacia los dos extremos en un movimiento de línea recta, el bastidor en el pistón impulsa el engranaje en el eje giratorio para girar 90 ° en sentido antihorario, y la válvula se abre . En este momento, el gas en ambos extremos del actuador neumático empuja el pistón doble al medio en una línea recta con el gas de la boquilla del tubo B, y el estante en el pistón impulsa el estante en el eje giratorio para girar 90 ° C en sentido horario, y la válvula está cerrada. En este momento, el gas en el medio del actuador neumático se descarga con la boquilla A. Lo anterior es el principio de transmisión del tipo estándar.

Selección de modelo:

1. Selección de actuador neumático de doble actuación:

Seleccione el actuador de doble actuación, encuentre la tabla de torque del actuador neumático de doble actuación, de acuerdo con el valor de torque requerido, y luego aumente el valor de seguridad del 10%, y luego, de acuerdo con la presión de trabajo de la fuente de aire, encuentre la tabla de torque, luego, luego encuentre la tabla de torque, luego, luego encuentre la tabla de torque, luego. El modelo GT preciso.

2. Selección del actuador de retorno de primavera:

Seleccione el actuador de retorno de primavera, debe basarse en el valor de torque requerido y luego aumentar el valor de seguridad del 20%, en la tabla de torque de retorno de primavera en la barra de torque de primavera, encuentre un valor de torque justo que el valor de seguridad, de acuerdo con el valor de seguridad, según el valor de seguridad, según el valor de seguridad, según el valor de seguridad, según el valor de seguridad Presión de fuente de aire, puede encontrar el modelo de actuador de acción única GT precisa (este valor debe ser mayor que el par de resorte).
