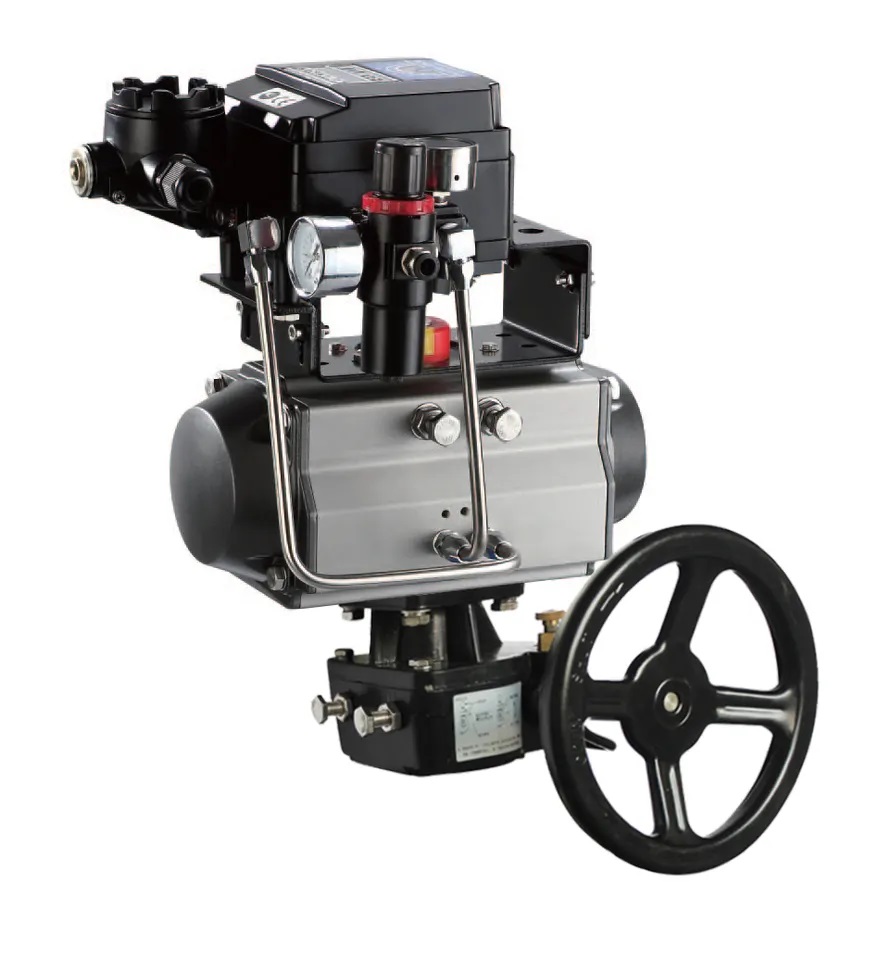

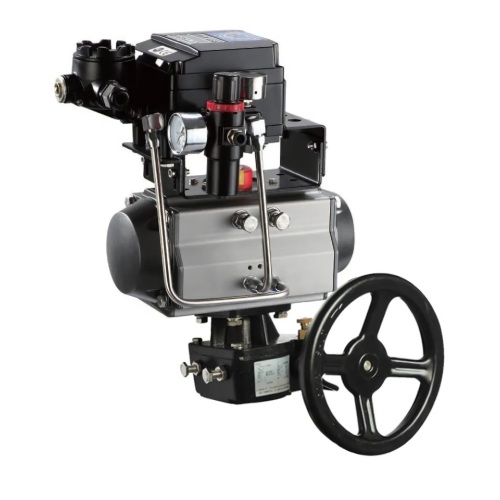

Válvula de bola de bola neumática con interruptor de límite

La válvula de bola neumática es una válvula de bola con un actuador neumático. La velocidad de ejecución del actuador neumático es relativamente rápida, y la velocidad de conmutación más rápida es de 0.05 segundos/tiempo, por lo que generalmente se llama válvula neumática de bola de corte rápido. La válvula de bola neumática generalmente se configura con una variedad de accesorios, como válvula solenoide, triplete de procesamiento de fuente de aire, interruptor de límite, posición, caja de control, etc., para lograr el control local y el control centralizado remoto, en la sala de control puede controlar la válvula Cambie, no necesite ir a la escena o una gran altitud y peligroso para traer control manual, en gran medida, ahorrando recursos humanos y tiempo, mejorar la seguridad. Las válvulas de bola neumática se clasifican según el material: válvulas de bola neumática de acero inoxidable, válvulas de bola neumática de plástico, válvulas de bola neumática de acero al carbono, válvulas de bola neumática de hierro fundido, etc. Según el número de clasificación de dos válvulas de bola neumática, tres válvulas de bola neumática, cuatro válvulas de bola neumática.

Válvula de bola neumática:

（一 一) Válvula de bola neumática flotante

La bola de la válvula de bola neumática está flotando, y bajo la acción de la presión media, la bola puede producir un cierto desplazamiento y presionar firmemente en la superficie de sellado del extremo de salida para garantizar que el extremo de salida esté sellado.

（二) Válvula de bola neumática de bola fija

La bola de la válvula de bola neumática es fija y no se mueve después de la presión. Las válvulas de bola fija están equipadas con asiento flotante, bajo la presión del medio, el asiento se mueve, de modo que el anillo de sellado se presiona firmemente sobre la pelota para garantizar el sellado. Los rodamientos generalmente se instalan en los ejes superior e inferior de la bola, y el par de operación es pequeño, adecuado para válvulas de alta presión y de diámetro grande.

（三 三) Válvula de bola neumática de bola elástica

Una esfera elástica es un surco elástico abierto en el extremo inferior de la pared interna de la esfera para obtener elasticidad. Cuando el canal esté cerrado, use el cabezal de cuña del tallo para expandir la pelota y presione el asiento para sellar. La cabeza de la cuña se afloja antes de girar la pelota, y la pelota se restaura a su forma original, de modo que haya un pequeño espacio entre la bola y el asiento, lo que puede reducir la fricción y el par de operaciones de la superficie de sellado.

Parámetros técnicos:

Dimensión del producto:
